10kVA – 100kVA 범용 디젤 발전기 세트

이 시리즈에서 다루는 내용

이 대역의 장치 정격은 10kVA ~ 100kVA이며 ISO 8528 및 GB/T 2828을 준수합니다. 프라임 및 대기 정격은 별도로 인용되므로 엔진 및 교류 발전기 조합이 생산에 출시되기 전에 작동 지점이 고정됩니다. 주파수는 50Hz 또는 60Hz로 설정되고 전압은 대상 표준에 맞춰집니다.

• 엔진: 습하고 먼지가 많거나 온도 변화가 심한 환경에서 빠른 시동, 낮은 진동 및 안정적인 주행을 위해 선택된 터보차저 인터쿨링 및 정밀 연료 분사 기능을 갖춘 주류 소구경 산업용 디젤 엔진입니다.
• 발전기: 브러시리스, 완전 구리, 클래스 H 절연, IP22-IP23 보호, 가정용, 사무실 및 소형 정밀 부하를 위한 저전압 왜곡.
• 제어: 자동 시작/중지, ATS 전송, 실시간 모니터링 및 전체 오류 보호 기능을 갖춘 지능형 LCD 컨트롤러; 원격 및 클라우드 관리가 가능합니다.
• 보조: 통합 베이스 프레임, 최적화된 냉각, 삼중 여과, 경량 댐퍼 및 저소음 머플러.

전력 대역 및 일반 의무

아래 표는 일반적으로 밴드를 임무에 매핑하는 방법을 보여줍니다. 최종 크기 조정은 항상 계산된 작동 부하, 가장 큰 모터의 시작 kVA 및 허용 가능한 전압 강하를 따릅니다.

우리가 구축한 엔진 플랫폼

범용 플랫폼을 사용하면 단일 브랜드가 아닌 듀티 사이클, 연료 품질 및 예비 부품 경로에 엔진을 맞출 수 있습니다. 당사 제품군 전반에 걸쳐 사용 가능한 엔진 제품군은 다음과 같습니다. 커민스 구동 디젤 발전기 세트 , 퍼킨스 구동 디젤 발전기 세트 , Weichai 구동 디젤 발전기 세트 및 Yuchai 구동 디젤 발전기 세트. 프로젝트에서 지정하는 경우에는 Volvo, Baudouin, MTU, SDEC 및 Mitsubishi 패키지도 사용할 수 있습니다.

외딴 지역에서의 장기간 대기를 위해 우리는 광범위한 서비스 네트워크와 일반적으로 비축된 필터를 갖춘 엔진을 선호합니다. 연료 품질이 좋지 않거나 부하 단계가 빈번한 현장의 경우 분사 시스템 유형 및 냉각 마진을 검토한 후 모델을 확정합니다.

구조 옵션

• 침묵하는 유형: 이 대역에 대해 75dB(A) 이하로 측정된 소음 감쇠 기능이 있는 밀폐형 캐노피는 주거 지역, 학교 및 의료 시설에 적합합니다.

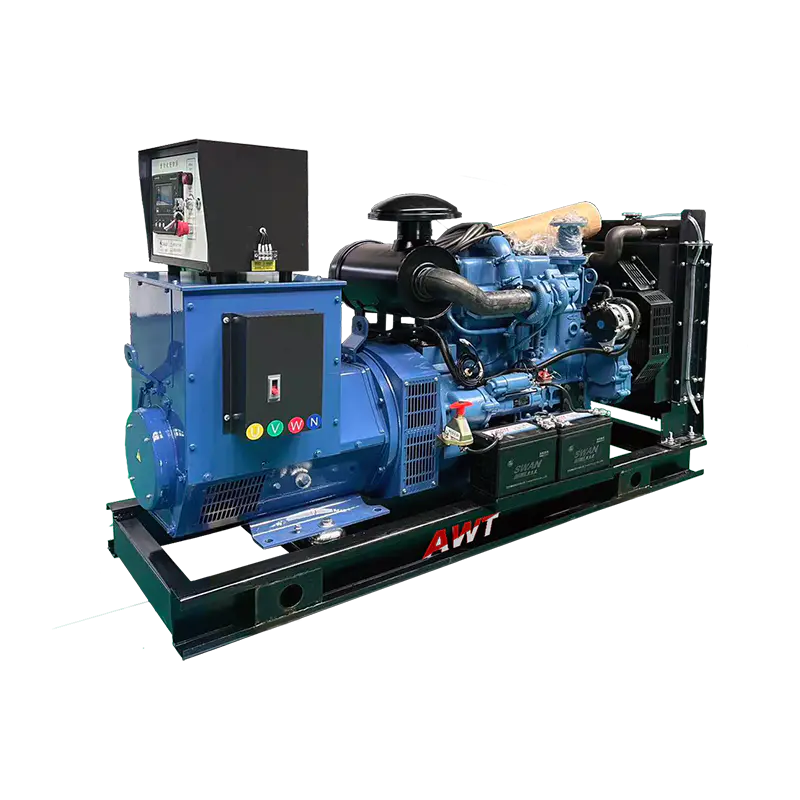

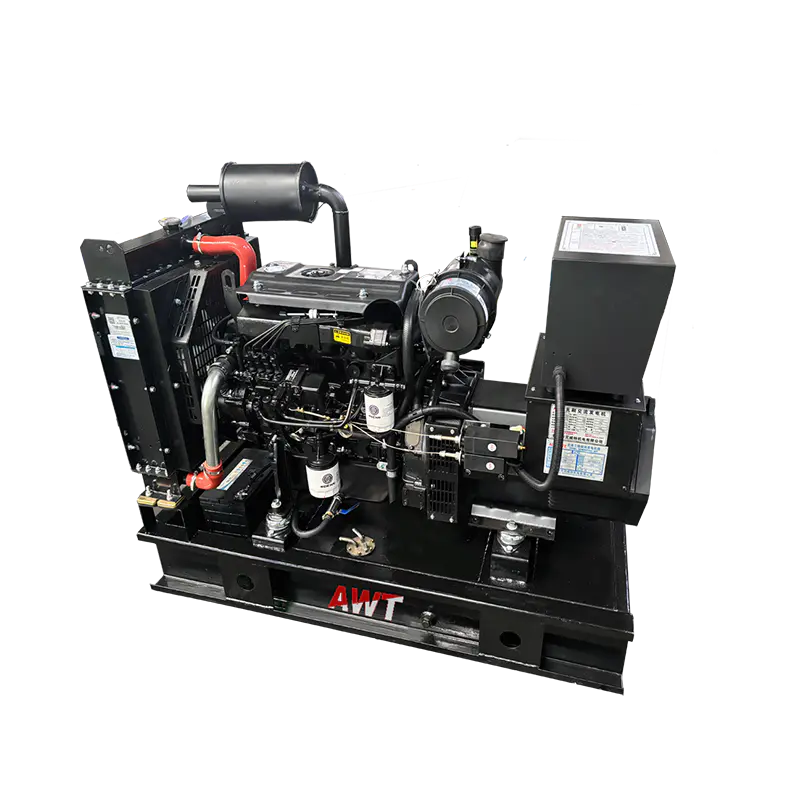

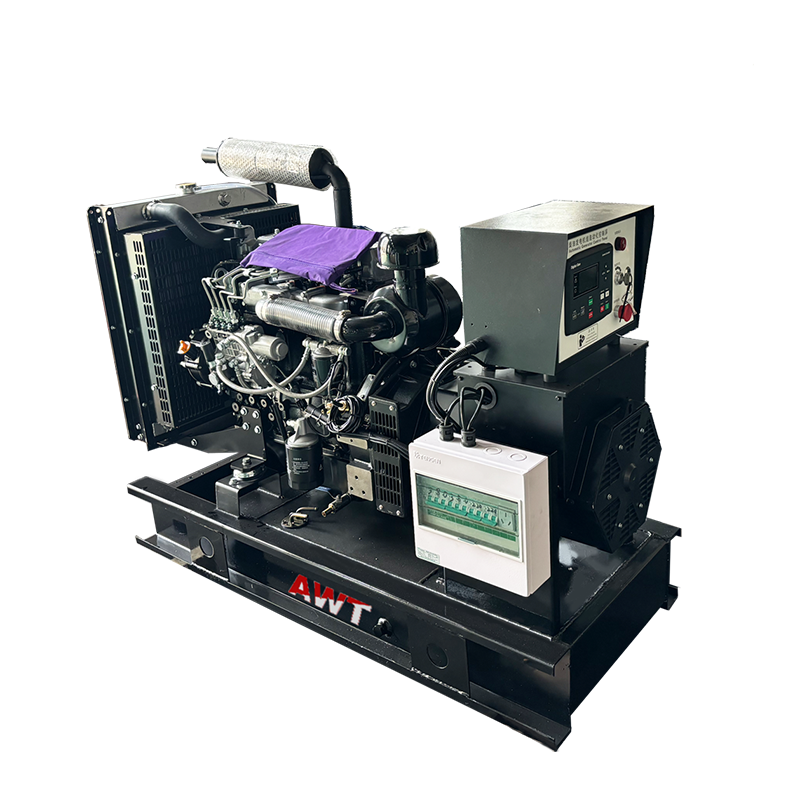

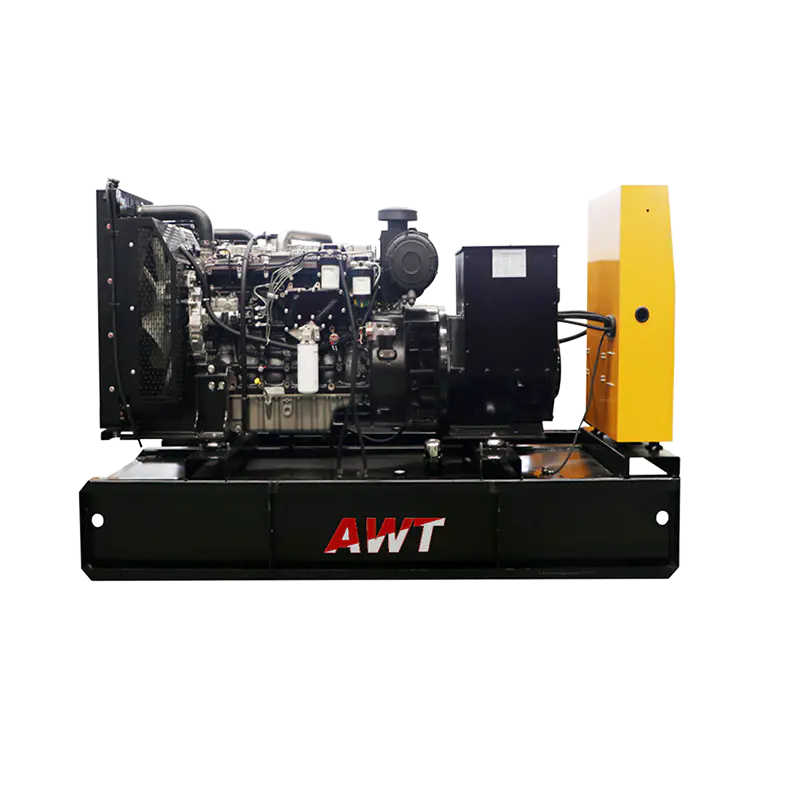

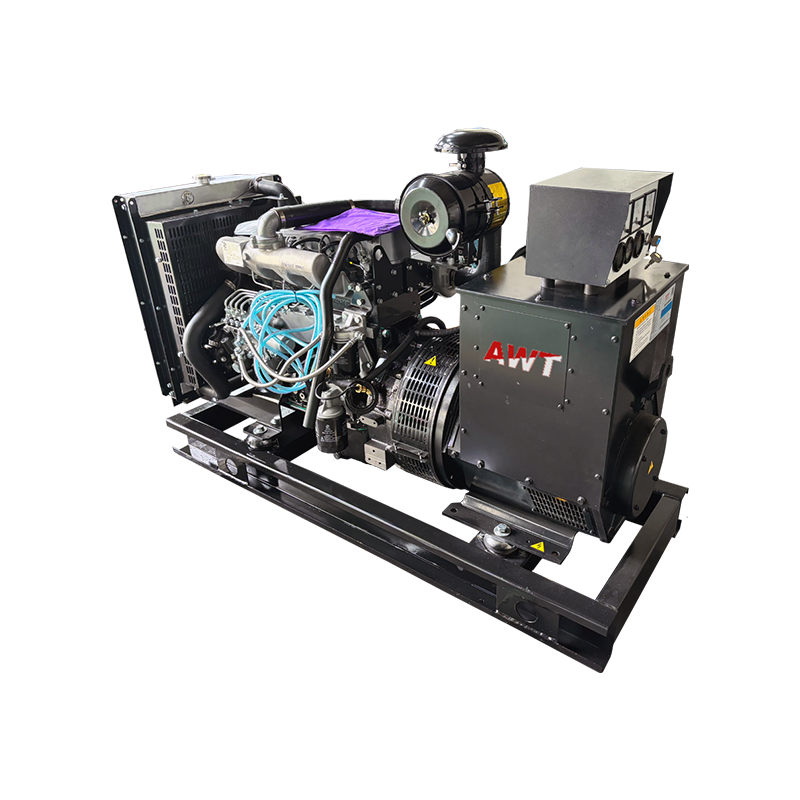

• 유형을 여십시오: 전용 음향 인클로저 또는 기계실이 이미 존재하는 공장실 및 작업장을 위한 베이스 프레임 장치입니다.
• 예고편 유형: 현장 건설, 관개, 독립 지역 및 임시 행사를 위한 이동 장치.
• 컨테이너 유형: 실외 설치 및 장시간 무인 작동을 위한 비바람에 견디는 인클로저입니다.

전기 구성 및 자동화

전압, 주파수, 위상 배열 및 제어 플랫폼은 주문 단계에서 고정됩니다. 우리는 Deep Sea, SmartGen, ComAp 또는 고객 지정 컨트롤러를 사용하여 단상 및 3상 출력(50Hz 및 60Hz)을 구축합니다. ATS 패널, 원격 시작 접점 및 클라우드 모니터링은 현장에서 무인 작동이 필요한 곳에 통합됩니다.

• 주전원 장애 시 자동 시작/중지, 전환 지연 조정 가능.
• 완전한 결함 보호: 낮은 오일 압력, 높은 냉각수 온도, 과속/과소 속도, 과/과부 전압, 과부하.
• 전압, 전류, 주파수, 역률, 연료 수준 및 작동 시간을 실시간으로 모니터링합니다.
• BMS, SCADA 또는 건물 모니터링 통합을 위한 건식 접점 및 통신 포트.

설치, 유틸리티 및 현장 요구 사항

이러한 장치는 장비실, 옥상, 상점 및 소규모 사무실에 사용할 수 있을 만큼 컴팩트하지만 여전히 올바른 공기, 배기 및 연료 경로가 필요합니다. 우리는 기초 또는 진동 방지 장착, 냉각 공기 입구 및 출구 영역, 배기 경로 및 일일 서비스 접근을 위한 여유 공간을 다루는 각 주문과 함께 현장 준비 도면을 발행합니다.

• 교류 발전기 단자에 맞는 정격 출력 케이블 크기 및 차단기 선택.
• 여과 및 차단 기능이 있는 연료 탱크, 주간 탱크 또는 외부 공급 장치.
• 배터리, 충전기 및 시동 회로는 표준 범위의 일부로 제공됩니다.
• 현장 배전 시스템에 대해 접지 및 중성 배치가 확인되었습니다.

품질 관리 및 승인 테스트

모든 세트는 주요 구성 요소의 입고 검사, 조립 확인, 전기 안전 점검 및 기계적 피팅 검사를 거칩니다. 배송 전에 각 장치는 정격 용량의 0~110%까지 전체 부하 테스트, 단계 부하 응답 테스트, 연속 작동 내구성 테스트, 전압 및 주파수 안정성 테스트, 비상 보호 검증을 거칩니다.

테스트 기록, 배선도, 작동 및 유지보수 매뉴얼, 구성요소 목록이 배송과 함께 발행됩니다. 프로젝트에 입회 테스트나 제3자 검사가 필요한 경우 이를 생산 계획에 포함시키고 그에 따라 장치를 준비합니다.

유지보수 및 예비 부품

이 플랫폼은 접근 가능한 필터, 눈에 보이는 유체 레벨, 빠른 진단을 위해 오류를 기록하는 컨트롤러 등 간단한 일일 유지 관리를 위해 설계되었습니다. 우리는 순정 엔진 부품, 발전기 부품, 전기 및 제어 시스템 부품, 필터 및 소모품을 공급하여 서비스 수명 동안 장치가 계속 작동하도록 합니다.

• 엔진 설명서에 명시된 간격으로 첫 번째 서비스를 수행한 후 작동 시간에 따라 서비스합니다.
• 오랜 대기 시간 동안 배터리 및 충전기를 점검합니다.
• 지정된 등급을 사용하여 냉각수, 오일 및 연료 필터를 교체합니다.
• 세트가 여전히 정격 부하를 유지하는지 확인하기 위한 연간 부하 테스트입니다.

귀하의 솔루션을 구성하기 위해 당사가 사용하는 정보

확정 구성 및 견적은 소수의 프로젝트 입력에 따라 달라집니다. 이를 보내주시면 일치하는 모델, 도면 세트 및 상업용 제안을 보내드립니다.

자주 묻는 질문

이 세트의 kVA와 kW 등급의 차이점은 무엇입니까?

kVA는 교류 발전기의 피상 전력 등급입니다. kW는 역률을 적용한 후 사용 가능한 유효 전력입니다. 0.8 역률로 설정된 100kVA는 80kW의 유효 전력을 제공합니다. 실제 용량과 비교하여 로드 목록을 확인할 수 있도록 두 수치를 모두 인용합니다.

10kVA – 100kVA 장치를 무인으로 실행할 수 있습니까?

예. 표준 지능형 컨트롤러, ATS 패널 및 원격 모니터링을 통해 세트는 주전원 오류 시 시작되고, 부하를 전송하고, 자체적으로 모니터링하고, 작업자 없이 오류가 발생하면 종료됩니다. 연료 공급 및 배터리 상태는 여전히 주요 현장 책임입니다.

대기 설치를 위해 어떤 엔진 브랜드를 지정해야 합니까?

대부분의 대기 작업에서는 모든 주류 플랫폼이 잘 수행됩니다. 결정 요인은 일반적으로 지역 서비스 네트워크, 연료 품질 및 특정 브랜드에 대한 고객의 선호도입니다. 견적 전 요구 등급에 맞는 엔진을 확인해드립니다.

주거 지역의 소음 수준은 어떻게 제어됩니까?

이 시리즈의 무음 버전은 75dB(A) 이하로 측정되었습니다. 더 엄격한 제한이 적용되는 경우 캐노피 설계, 배기 소음기 등급 및 장치 배치를 검토하고 현장 요구 사항에 대해 달성 가능한 수준을 확인합니다.

각 발전기 세트에는 어떤 문서가 제공됩니까?

각 배송에는 작동 및 유지 관리 매뉴얼, 배선 및 제어 다이어그램, 구성 요소 목록 및 공장 테스트 기록이 포함됩니다. 세관, 검사 또는 프로젝트 인계에 대한 추가 문서는 요청 시 준비됩니다.

제어판을 기존 건물 시스템과 통합할 수 있습니까?

우리는 BMS, SCADA 또는 건물 모니터링을 위한 무전압 접점 및 통신 포트를 제공합니다. 프로토콜과 포인트 목록은 구성 중에 동의되므로 패널은 사이트 인터페이스에 사용할 준비가 된 상태로 도착합니다.
